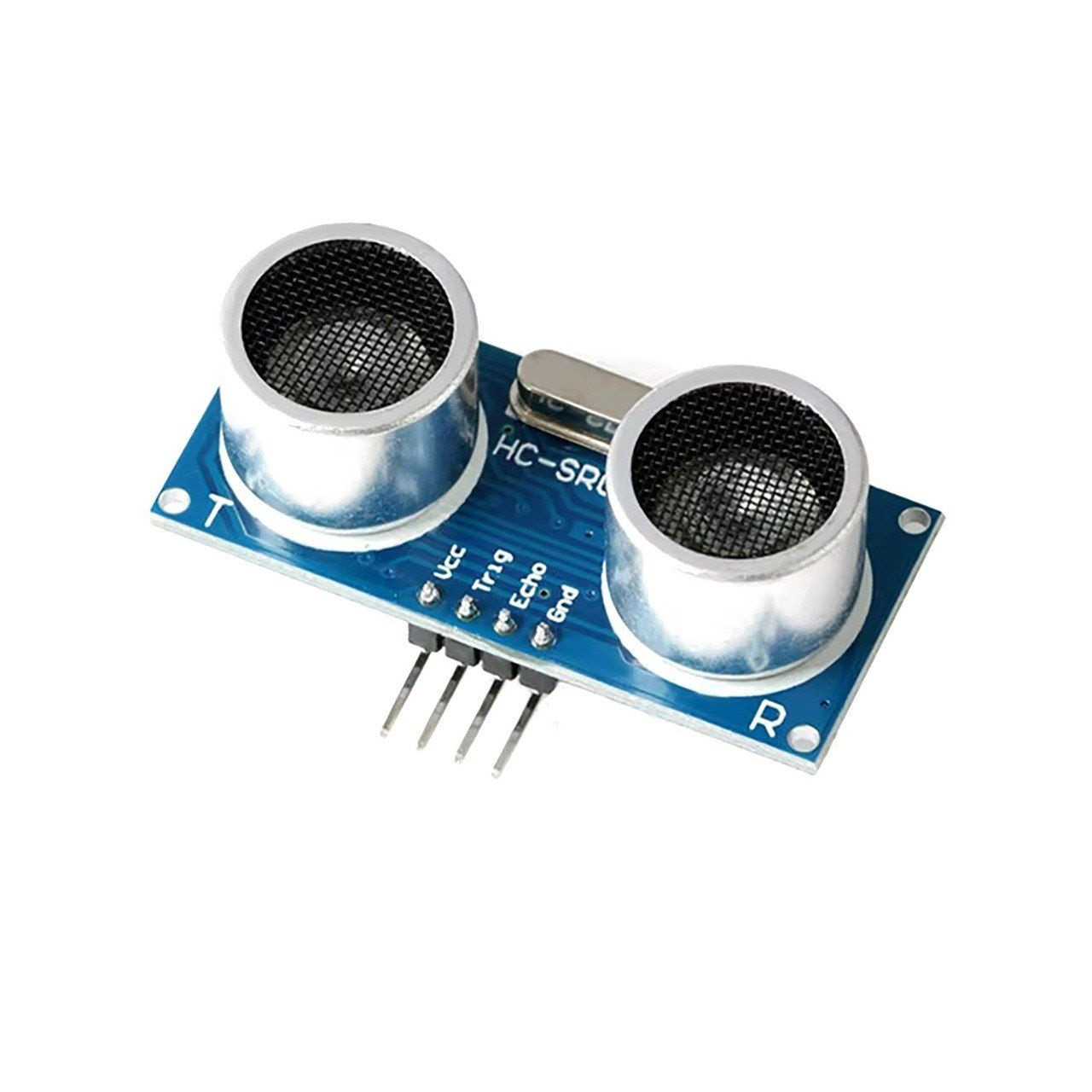

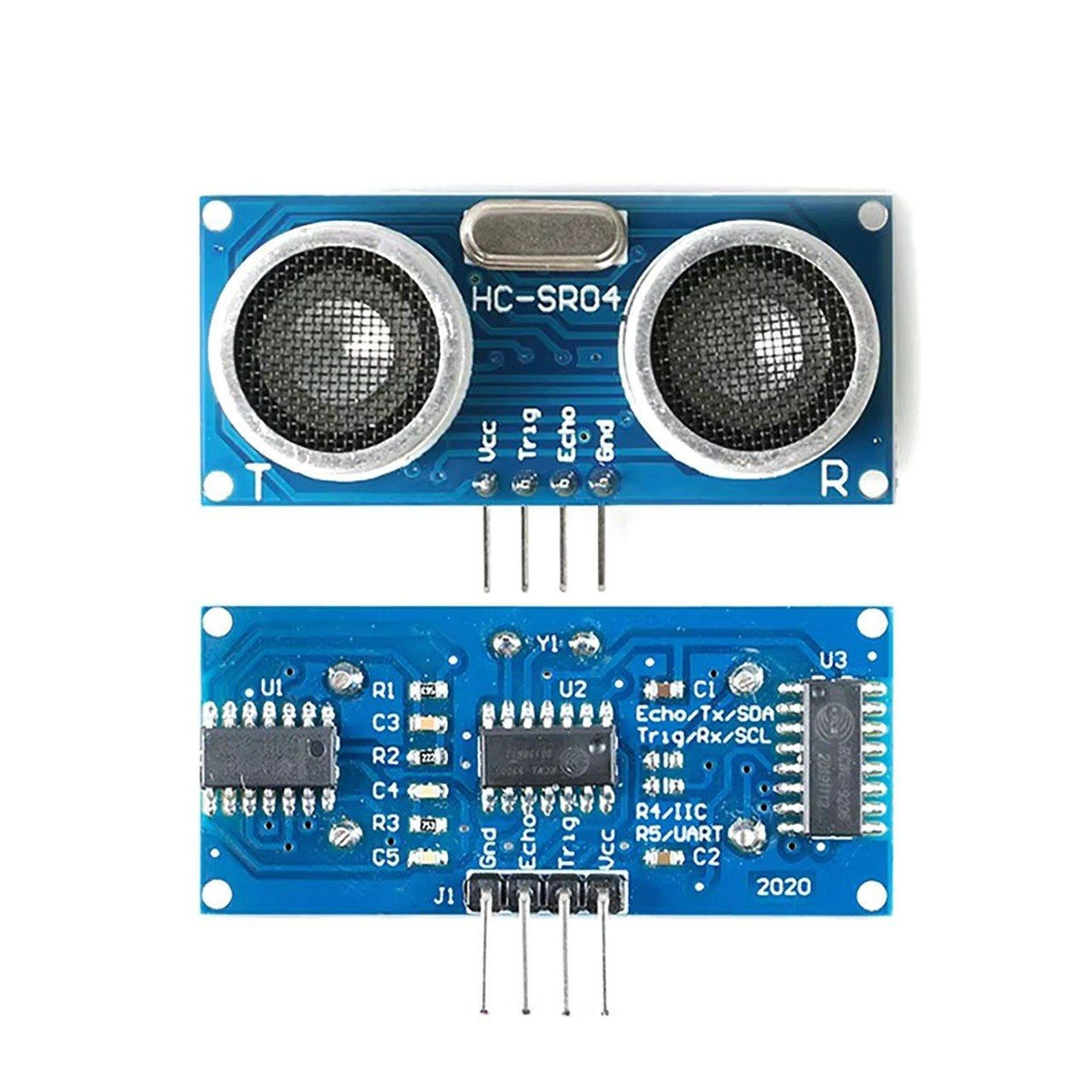

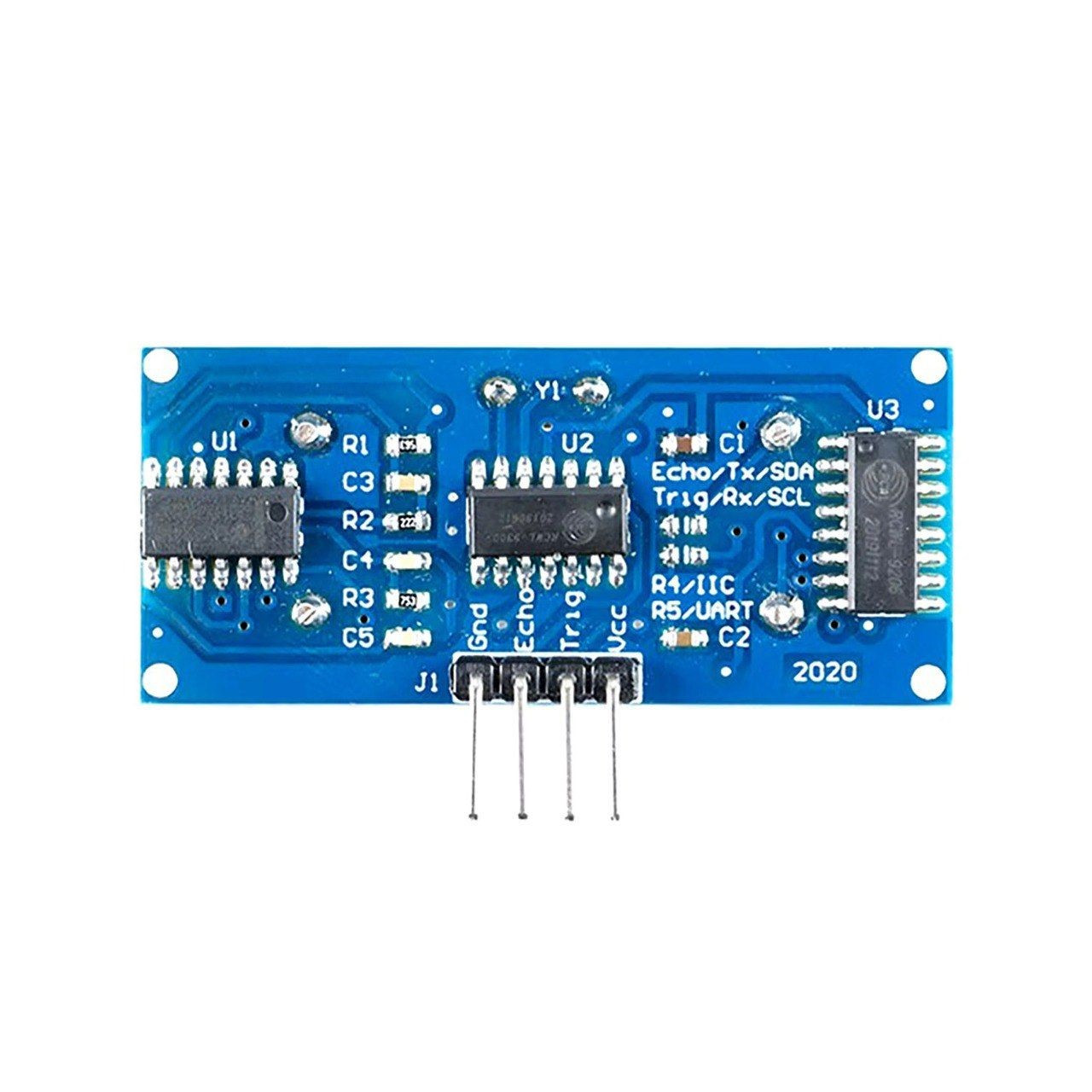

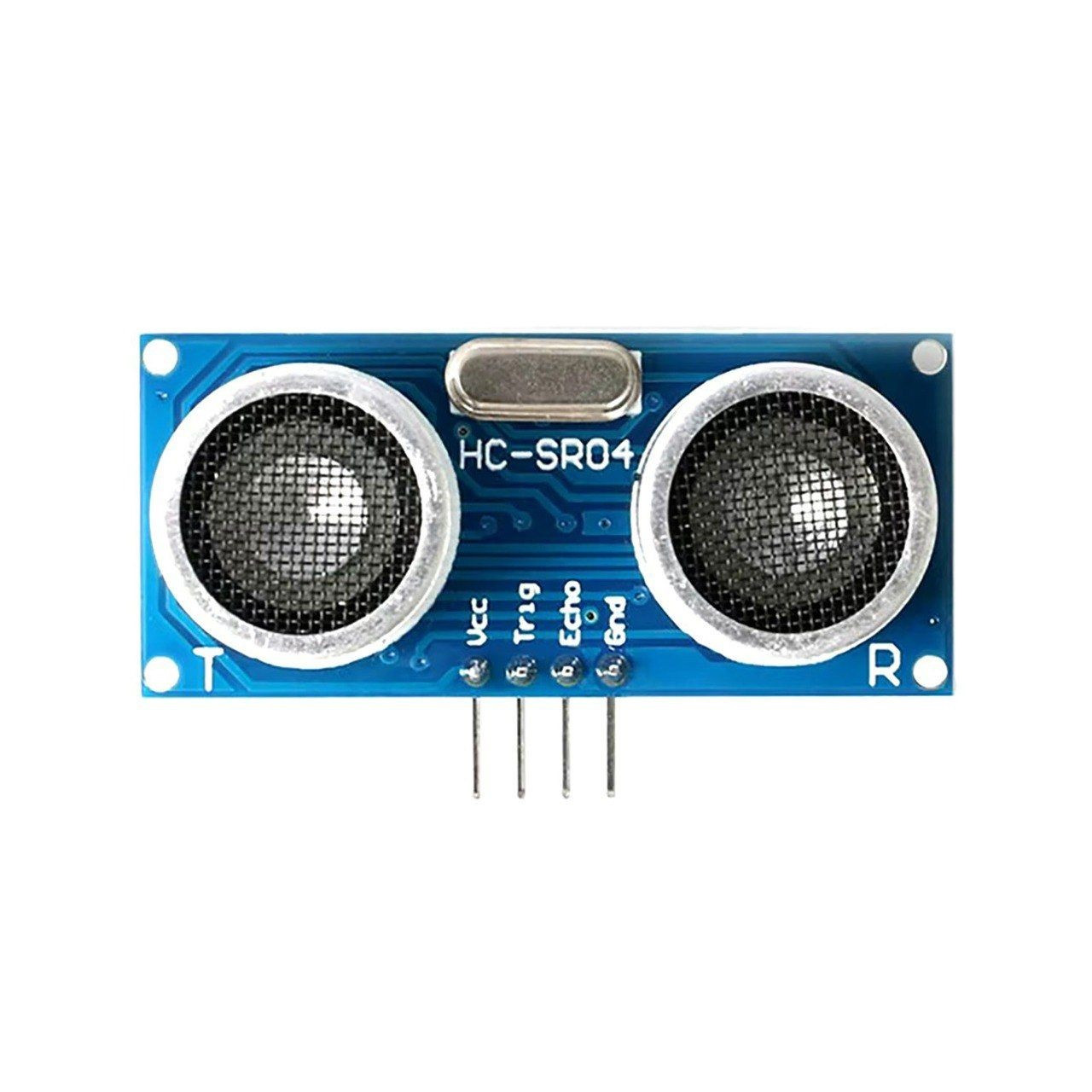

ماژول اولتراسونیک مسافت سنج HC-SR04

معرفی ماژول اندازه‌گیری فاصله اولتراسونیک HC-SR04

ماژول HC-SR04 یک حسگر اولتراسونیک است که برای اندازه‌گیری فاصله استفاده می‌شود. این ماژول مشابه رادارهای صوتی عمل می‌کند و با تولید امواج صوتی با فرکانس بالا، زمان ارسال و برگشت این امواج را محاسبه کرده و فاصله موانع را تعیین می‌کند. طراحی یکپارچه آن شامل فرستنده و گیرنده‌ای است که کار با میکروکنترلرها را تسهیل می‌کند.

مشخصات فنی ماژول HC-SR04

• ولتاژ کاری: 5 ولت DC
• جریان عملیاتی: 15 میلی‌آمپر (حالت فعال)
• محدوده اندازه‌گیری: 2 سانتی‌متر تا 4 متر
• دقت: 3 میلی‌متر
• زاویه تشخیص: حدود 15 درجه
• فرکانس کار: 40 کیلوهرتز
• ابعاد: 45 × 20 × 15 میلی‌متر

کاربردهای ماژول اندازه‌گیری فاصله اولتراسونیک HC-SR04

ماژول HC-SR04 در زمینه‌های مختلف کاربردهای متنوعی دارد، از جمله:

• تشخیص موانع: استفاده در ربات‌ها یا خودروهای خودران برای جلوگیری از برخورد با موانع.
• سنجش فاصله: اندازه‌گیری فاصله‌ی دقیق در اتوماسیون صنعتی، حسگرهای پارکینگ یا سنجش سطح.
• تشخیص اشیاء: شناسایی حضور یا عدم حضور اشیاء در پروژه‌های امنیتی یا شمارش اشیاء.
• اندازه‌گیری سطح مایع: محاسبه سطح مایعات در مخازن، مانند سوخت یا آب.
• اندازه‌گیری جریان: در فلومترها برای اندازه‌گیری دبی مایعات یا گازها.
• پایش وضعیت آب و هوا: اندازه‌گیری فاصله ابرها، تشخیص بارش و تعیین سطح آب در رودخانه‌ها یا دریاچه‌ها.

مزایای ماژول اندازه‌گیری فاصله اولتراسونیک HC-SR04

• اندازه‌گیری بدون تماس: اندازه‌گیری فاصله بدون نیاز به تماس فیزیکی با جسم.
• دقت بالا: ارائه دقت مطلوب در اندازه‌گیری (حدود 3 میلی‌متر).
• محدوده وسیع اندازه‌گیری: قابلیت اندازه‌گیری فواصل از 2 سانتی‌متر تا 4 متر.
• استفاده آسان: اتصال ساده به میکروکنترلرها.
• قیمت مقرون به صرفه: هزینه پایین نسبت به سایر حسگرهای مشابه.
• مصرف انرژی کم: ایده‌آل برای کاربردهای باتری‌خور.

معایب ماژول اندازه‌گیری فاصله اولتراسونیک HC-SR04

• دقت محدود در شرایط خاص: ممکن است در محیط‌های خاص مانند رطوبت بالا دقت کمتری داشته باشد.
• برد محدود: حداکثر برد این ماژول معمولاً تا حدود 4 متر است که برای برخی کاربردها کافی نیست.
• زاویه تشخیص محدود: محدودیت در زاویه دید (معمولاً 15 درجه) که منجر به عدم تشخیص اشیاء خارج از این زاویه می‌شود.
• تداخل با سایر سنسورهای اولتراسونیک: ممکن است تداخل بیشتری با حسگرهای دیگر داشته باشد.
• نیاز به کالیبراسیون: برای دقت بالای اندازه‌گیری ممکن است نیاز به کالیبراسیون داشته باشد.

نتیجه‌گیری

ماژول اولتراسونیک HC-SR04 یک ابزار مفید و همه‌کاره برای اندازه‌گیری فاصله است که به خاطر دقت و قابلیت‌های وسیع خود در پروژه‌های مختلف، از رباتیک و اتوماسیون صنعتی تا سیستم‌های امنیتی و اندازه‌گیری. این ماژول با تمامی میکروکنترلرها سازگار و به راحتی در دسترس قرار دارد.
