ماژول رگلاتور 3.3 ولت چیپ AMS1117

ماژول رگلاتور 3.3 ولت چیپ AMS1117 یک کامپوننت الکترونیکی کارآمد و قابل اعتماد برای تأمین ولتاژ پایدار 3.3 ولت در انواع مدارها و پروژه‌های الکترونیکی است. این ماژول به عنوان یک رگلاتور ولتاژ خطی عمل می‌کند و می‌تواند ولتاژ ورودی DC را که حداقل $1.45$ ولت بالاتر از ولتاژ خروجی است، به ولتاژ ثابت 3.3 ولت تبدیل کند. به همین دلیل، برای تغذیه ایمن و پایدار انواع میکروکنترلرها، سنسورها، ماژول‌های بیسیم و بردهای توسعه مبتنی بر 3.3 ولت گزینه‌ای ایده‌آل محسوب می‌شود.

چیپ AMS1117 از شناخته‌شده‌ترین مدل‌های رگلاتور ولتاژ خطی است که توسط تولیدکنندگان مختلف عرضه می‌شود و به دلیل سادگی در استفاده، عملکرد پایدار و نویز کم، در پروژه‌های متنوع صنعتی، تجاری و آموزشی به کار گرفته می‌شود. وجود این چیپ روی ماژول، باعث می‌شود تا طراحان، تولیدکنندگان و همکاران فعال در حوزه الکترونیک بدون نیاز به طراحی پیچیده منبع تغذیه، به یک ولتاژ 3.3 ولت استاندارد و مطمئن دسترسی داشته باشند.

معرفی ویژگی‌ها و مشخصات کلیدی

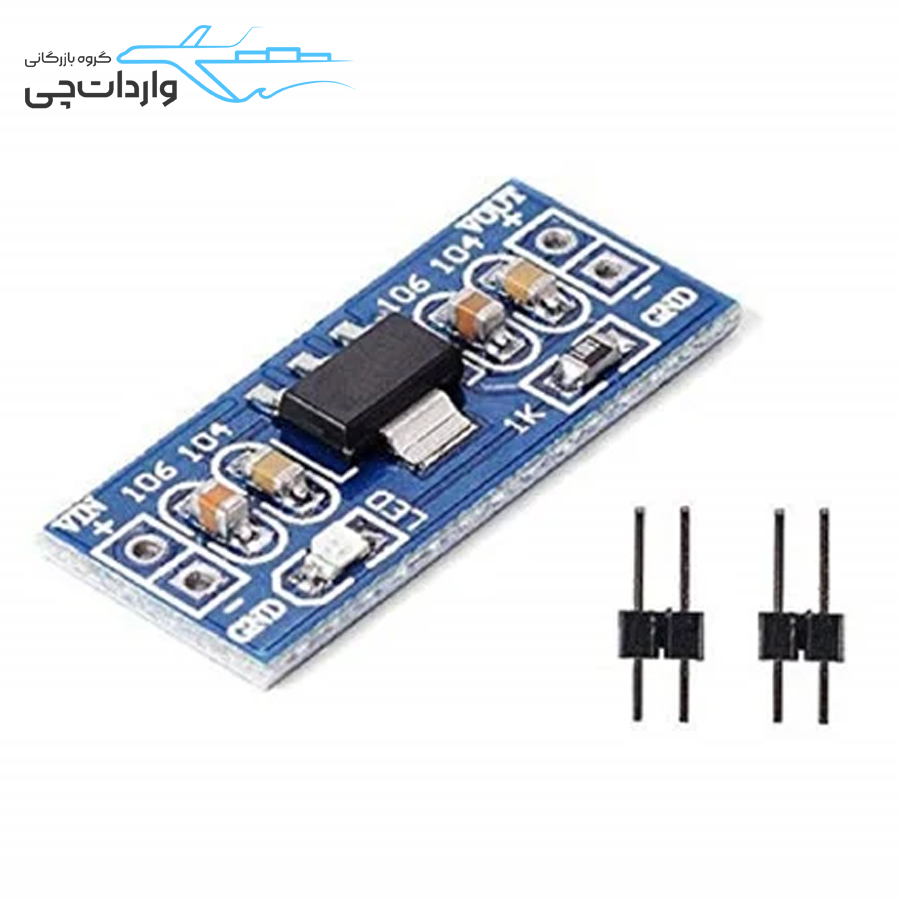

ماژول رگلاتور 3.3 ولت چیپ AMS1117 معمولاً دارای طراحی دو لایه با ابعاد کوچک و مناسب است که نصب آن را روی انواع بردها و پروژه‌ها آسان می‌کند. با ابعاد حدود 2.5 سانتی‌متر طول و 1.1 سانتی‌متر عرض و وزن تقریبی 1.6 گرم، این ماژول فضای کمی اشغال کرده و برای بردهای فشرده و طراحی‌های مینیمال بسیار مناسب است.

مشخصات فنی مهم ماژول شامل موارد زیر است:

• ولتاژ ورودی: از بازه Vout + 1.45V تا حداکثر حدود 12 ولت DC (ولتاژ ورودی باید حداقل 1.45 ولت بیشتر از 3.3 ولت باشد)
• ولتاژ خروجی: ثابت 3.3 ولت
• حداکثر جریان خروجی: تا حدود 800 میلی‌آمپر (بسته به شرایط خنک‌سازی)
• طراحی دو لایه PCB: بهینه برای نصب و انتقال حرارت
• سوراخ‌های ثابت‌کننده و هدرهای دو پین ورودی و خروجی: برای نصب و اتصال آسان روی تخته سوراخ‌دار و بردهای آزمایشگاهی
• چراغ نشانگر تغذیه (LED قرمز): نمایش وضعیت روشن بودن و وجود ولتاژ ورودی

این ترکیب ویژگی‌ها باعث شده که ماژول رگلاتور 3.3 ولت چیپ AMS1117 انتخابی محبوب در میان مهندسان، تولیدکنندگان تجهیزات الکترونیکی و فروشندگان قطعات باشد.

کاربردهای ماژول رگلاتور 3.3 ولت چیپ AMS1117

این ماژول در طیف گسترده‌ای از پروژه‌ها و سیستم‌ها استفاده می‌شود، از جمله:

• تأمین انرژی برای میکروکنترلرها و بردهای توسعه 3.3 ولتی
• استفاده در سنسورها، ماژول‌های بیسیم (مانند ماژول‌های RF، LoRa، WiFi و بلوتوث)
• تغذیه ماژول‌های صوتی و ویدیویی کم‌مصرف
• پروژه‌های DIY، آموزشی و تحقیقاتی در حوزه الکترونیک
• کاربردهای صنعتی و تجاری که نیاز به ولتاژ پایدار 3.3 ولت دارند

به‌ویژه در پروژه‌هایی که ترکیبی از مدارات 5 ولت و 3.3 ولت وجود دارد، این ماژول نقش کلیدی در تبدیل مطمئن ولتاژ و محافظت از بردها و تراشه‌های حساس ایفا می‌کند.

مزایا و نقاط قوت ماژول

• عملکرد پایدار: تأمین ولتاژ خروجی ثابت 3.3 ولت با ریپل و نویز پایین، مناسب برای مدارات حساس.
• نصب آسان: وجود هدرهای دو پین در ورودی و خروجی و سوراخ‌های ثابت‌کننده، امکان نصب سریع روی بردبورد، تخته سوراخ‌دار و شاسی‌های مختلف را فراهم می‌کند.
• ابعاد کوچک و وزن کم: طراحی فشرده با PCB دو لایه، مناسب برای پروژه‌هایی که محدودیت فضا دارند.
• قیمت اقتصادی: راه‌حلی مقرون‌به‌صرفه برای تأمین انرژی 3.3 ولت در مقایسه با طراحی‌های اختصاصی و پیچیده.

ملاحظات و محدودیت‌ها

در کنار مزایا، آشنایی با محدودیت‌های این ماژول نیز اهمیت دارد:

• محدودیت جریان: حداکثر جریان خروجی حدود 800 میلی‌آمپر است؛ بنابراین در کاربردهای پرمصرف باید به این محدودیت توجه شود یا از راهکارهای دیگر استفاده گردد.
• تولید حرارت: مانند سایر رگولاتورهای خطی، در صورت اختلاف زیاد بین ولتاژ ورودی و خروجی و جریان مصرفی بالا، گرمای قابل توجهی تولید می‌شود. در چنین شرایطی، رعایت اصول مدیریت حرارتی (مانند استفاده از هیت‌سینک، تهویه مناسب یا کاهش اختلاف ولتاژ ورودی) ضروری است.
